МУПТВ(С)-13,5-ГЗ-В-01-02 Тунгус

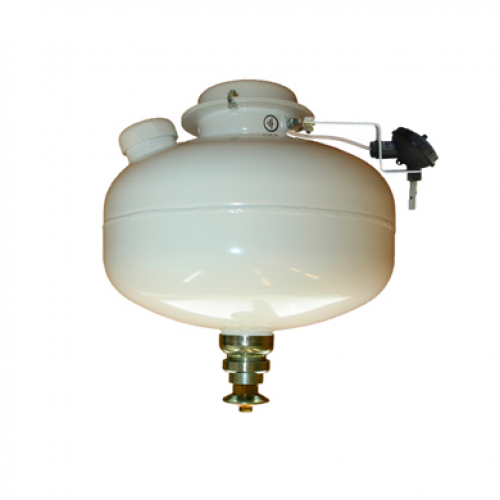

МУПТВ(С)-13,5-ГЗ-В-01-02 Тунгус: автономная, автоматическая модульная установка пожаротушения тонкораспыленной водой. Предназначена для локализации и тушения пожаров класса А и электрооборудования, находящегося под напряжением до 1000 В. Оснащена сигнально-пусковым устройством с тепловым датчиком обнаружения возгорания. Запускает МУПТВ при росте температуры до 72С. Работает от батареек CR2032, не требует внешнего питания. Передает сигнал в шлейф пожарной сигнализации путём замыкания шлейфа без дополнительных модулей.

Устройство и принцип работы автономной модульной установки МУПТВ(С)-13,5 Устройство МУПТВ(С)-13,5 На кронштейне 1, закрепленном гайкой 2 на заземляющем зажиме 3 МУПТВ 4 (см. рисунок 2), установлен электронный узел запуска 5 (устройство пусковое температурное). Вывода 6 элемента электропускового ИХГ, вставленные в трубку ПВХ 7, через гермоввод соедине- ны с электронным узлом запуска 5. Принцип работы МУПТВ(С)-13,5 При возникновении пожара и достижении в зоне размещения МУПТВ температуры окружающей среды (72±5)ºС от электронного узла запуска 5 подается электрический импульс на вывода 6 элемента электропускового, ИХГ генерирует газ, который создает давление внутри корпуса МУПТВ для вскрытия мембраны и выпуска через ороситель в зону горения тонкораспыленной струи ОТВ. Одновременно с формированием на элемент электропусковой ИХГ электрического импульса в электронном узле запуска для подачи сигнала о запуске МУПТВ замыкается шлейф пожарной сигнализации (ШПС), провода которого через гермоввод соединены с электронным узлом запуска.
